Čerpadlá sú vyberané na základe:
- Q – objem vody, ktorú je potreba čerpať
- H – výtlačná výška
Prietok vody
Q – [m3/h] – prietok vody sa vypočíta pomocou vzorca, kde:
V – [kW]- inštalovaný výkon (požiadavka na teplo)
∆T – [°C] – rozdiel teploty na vstupe a výstupe
Q=0,86 x V/∆T
Výtlačná výška
Výtlačná výška čerpadla je súčtom odporov, ktoré musí médium v zariadení prekonať. Geometrická výška nemá žiadny vplyv na výber čerpadla v uzavretom okruhu.
Príkladom by bol rodinný dom s výškou napr. 7 metrov, v ktorom je uvedena výtlačná výška čerpadla (v závislosti na type inštalácie) uvedená v nasledujúcich dátach:
- od 0,3 do 0,6 m – staré gravitačné inštalácie, veľké priemery potrubia
- od 0,5 do 1,5 m – nové inštalácie bez termostatických ventilov
- od 1,5 do 3,0 m – nové inštalácie s termostatickými ventilmi

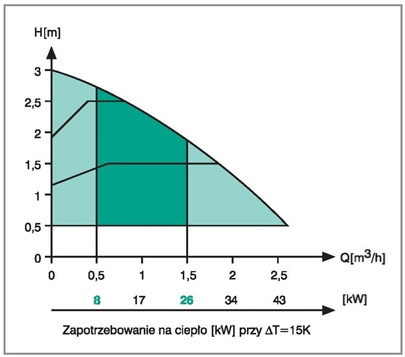

Obr. Typická charakteristika požiadaviek na teplo v rodinnom dome
Riešenie, ktoré umožňuje rýchly výber nového čerpadla a výpočet takých parametrov, ako je požadovaný prietok a dopravná výška, je aplikácia Wilo-Assistant. V okne pre výber čerpadla zadajte požadovaný prietok a výtlačnú výšku, označte aplikáciu (vykurovanie/teplá voda) a potom vyberte príslušné obehové alebo cirkulačné čerpadlo. Na karte „výpočet potrubia“ podľa vyššie uvedených vzorcov môžeme vypočítať požadovaný prietok. Zadajte iba informáciu, ako je teplota prívodnej vody, teplota výstupnej vody a kapacitu systému. Program automaticky vypočíta prietok. Pre výpočet požadovanej výtlačnej výšky vyberte typ, dĺžku potrubia a miestne straty vďaka odporu ako sú tvarovky, ventily, atd. V niekoľkých jednoduchých krokoch dostaneme dimenzovanú inštaláciu.
