Výber samonasávacieho čerpadla pre rodinný dom

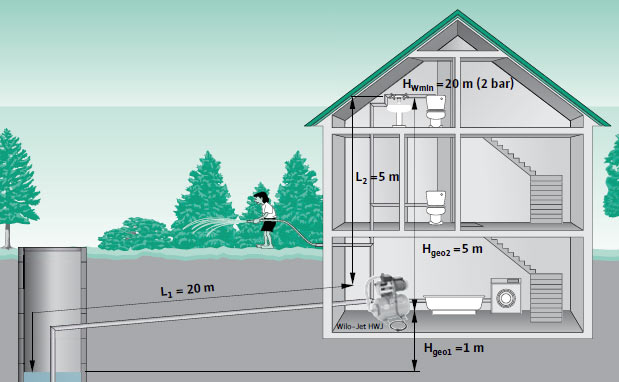

Vyberáme samonasávacie čerpadlo, ktoré má zásobovať rodinný dom vodou zo studne, kde vodná hladina je 3 metre pod úrovňou terénu. Čerpadlo je umiestnené v pivnici 2 metre pod úrovňou terénu, najvyššie odberné miesto je 5 metrov od čerpadla. Studňa je 20 metrov od domu a žijú tam 4 ľudia.
Rýchly výpočet pre popísaný príklad samonasávacieho čerpadla môžeme vziať nasledujúcu schému:
- Výtlačná výška je Hgeo2 = 5 m (rozdiel úrovní medzi čerpadlami a najvyššie umiestneným zariadením).
- K výtlačnej výške pridáme hladinový rozdiel medzi čerpadlom a hladinou vody v studni (tj. Hgeo1=3-2=1 m). Výška sánia je 6 m.
- Ak pridáme 20% strát (približne 5 m, 20% dĺžky potrubia) a 20 m, aby sme dosiahli pohodlný odtok, vypočítame celkovú výtlačnú výšku H=31 m.
- Pri štandardnom rodinnom dome, je možné predpokladať, že kapacita samonasávacieho čerpadla bude 1-3 m3/h pokryje pohodlne maximálnu spotrebu vody. Napríklad pre 4-5 člennú rodinu môžeme predpokladať spotrebu vody 1,0 – 1,5 m3/h.
Odpoveď:
Požadované čerpadlo je vybrané na základe týchto parametrov:
Q = 1,5 m3/h
H = 31 m
Aby bolo možné čerpadlo používať pohodlne, malo by byť vybavené membránovou tlakovou nádobou – najlepšie v objeme 50 litrov, ktorá vylučuje spustenie čerpadla pri každom otvorení kohútika.
Z charakteristického poľa vyberte samonasávacie čerpadlo Wilo-Jet HWJ 203:

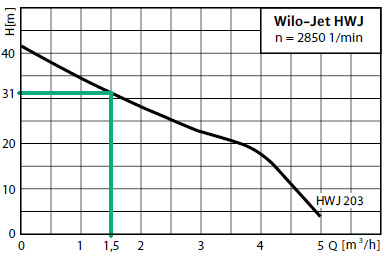

Obr. charakteristika samonasávacieho čerpadla Wilo-Jet HWJ 203
